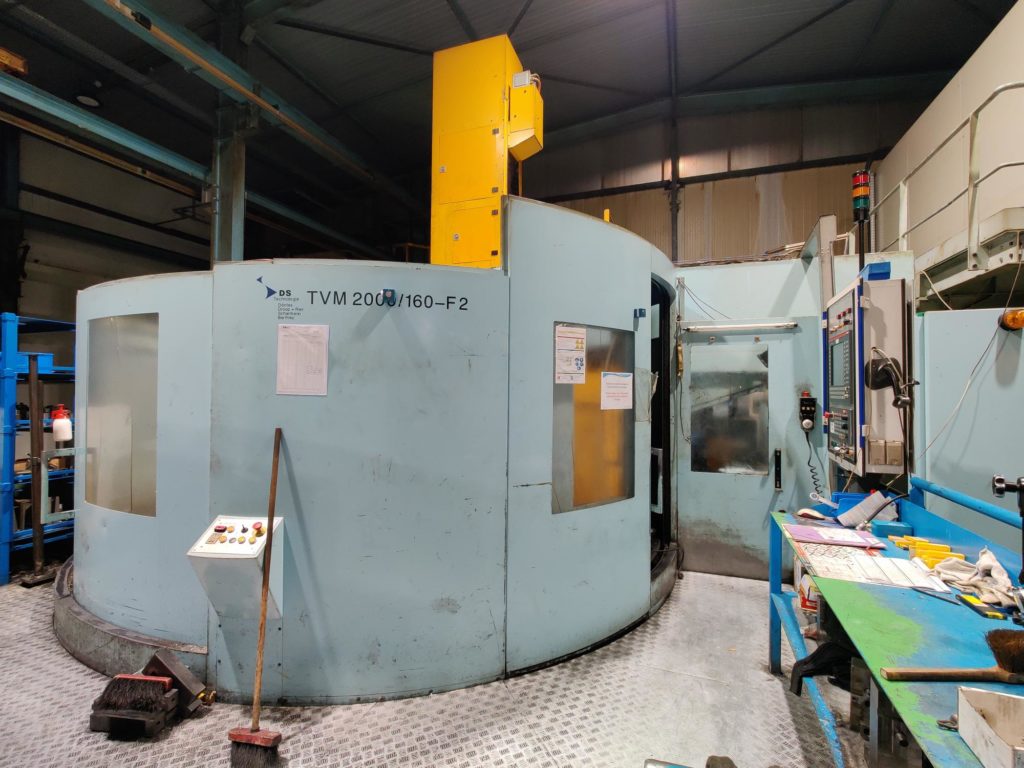

Spécifications :

CN : NUM AXIUM POWER

ARROSAGE HAUTE PRESSION 350 BAR

Capacités d’usinage :

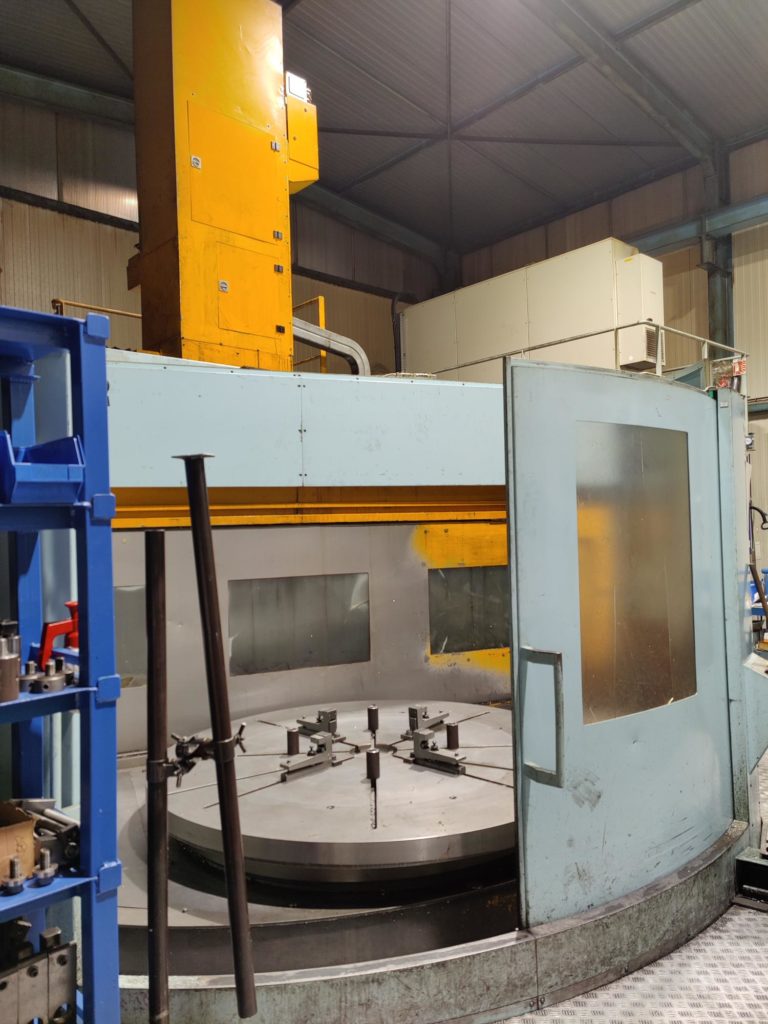

Diamètre du plateau   1 600 mm

Diamètre maxi. de tournage  2 000 mm

Diamètre des 2 palettes   1 600 mm

Hauteur usinable  1 000 mm

Déplacement horizontal du chariot, axe X   – 1 050 / + 2 500 mm

Course verticale du coulant, axe Z   1 230 mm

Section du coulant    210  x 240 mm

Diamètre mini. de passage du coulant   330 mm

Dispositif de positionnement des porte-outils   Système BERTHIEZ

Type d’outils pour le tournage et fraisage   CAPTO C8

Charge maxi. admissible sur palette   4 000 kg

Performances :

Puissance d’entraînement du plateau, S6   92 kW

Puissance d’entraînement de la broche, S6  25 kW

Couple maxi. au plateau 36 000 Nm

Couple maxi. à la broche   880 / 325 Nm

Effort maxi. de coupe en tournage   60 000 Nm

Vitesses et avances :

Vitesse maxi. du plateau (2 gammes)  350 tr/min

Vitesse maxi. de la broche de fraisage (2 gammes)  25 –  3 000 tr/min

Vitesse d’avances axe X et axe Z   0 – 16 000 mm/min

Poids :

Poids de la machine 45 T

Nombre de vérins de nivellement 12

Arrosage :

Centrale d’arrosage   2 000 l

Pression arrosage basse pression en mode tournage 10 bar

Débit arrosage basse pression en mode tournage  40 l/min

Pression arrosage basse pression en mode fraisage  35 bar

Débit arrosage basse pression en mode fraisage  20 l/min

Pression arrosage haute pression en mode tournage  70 à 350 bar

Débit arrosage haute pression en mode tournage  34 l/min

Circuit d’alimentation arrosage en mode tournage  intégré au porte-outil

Circuit d’alimentation arrosage en mode fraisage  externe

Equipements électriques :

Tension   400 V

Fréquence   50 Hz

Puissance installée  210 KVA

Equipé de :

Axe C – 360 000 positions

Changeur automatique de palettes ROTOMORS (2 palettes)

Palpeur d’outils et de pièces RENISHAW

Arrosage haute pression 350 bar

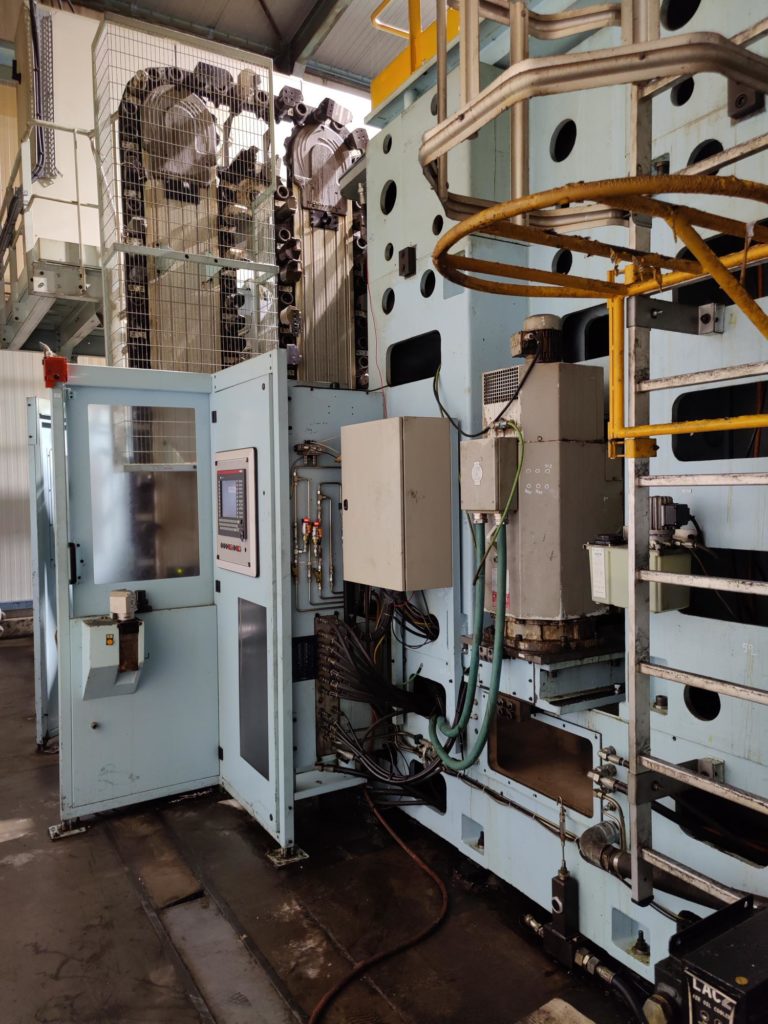

Changeur automatique d’outils 120 positions pour CAPTO C8 en tournage et fraisage (portes outils avec changement de positions horizontales et verticales)

Outils tournants, vitesse de broche 3 000 tr/min

Convoyeur à copeaux

Lot important de porte-outils ISCAR
